Descripción / Ficha Técnica:

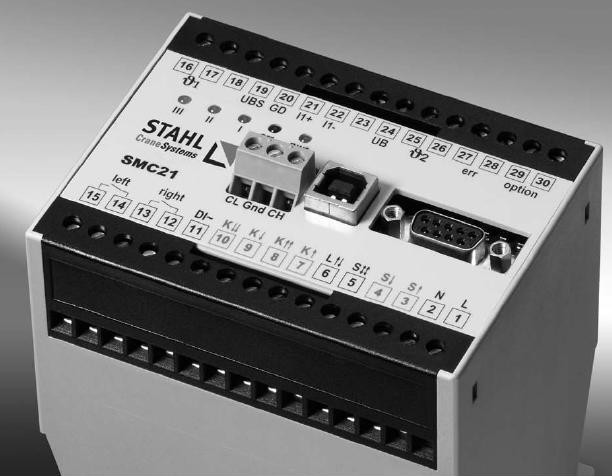

Gestión Inteligente y Seguridad Certificada (SMC / SLE) La serie de controladores SLE (System Load Electronic) y SMC de Stahl CraneSystems representa el estándar de seguridad en la elevación moderna. Estos dispositivos no son simples limitadores de carga; son ordenadores de a bordo compactos que monitorean constantemente el estado del polipasto, protegiendo tanto al motor como a la estructura de la grúa contra abusos mecánicos y térmicos.
Su función principal es evaluar las señales de los sensores de carga y termistores del motor para garantizar que la grúa opere siempre dentro de sus límites seguros, cumpliendo con las normativas FEM/ISO sobre el "Periodo de Trabajo Seguro" (SWP).
Funciones Principales:
- Protección de Sobrecarga: Lectura precisa de la carga mediante sensores (bulones o células de carga), deteniendo la elevación si se supera el límite nominal.
- Gestión del Motor: Controla las rampas de aceleración y frenado, y monitorea la temperatura del motor a través de sondas PTC para evitar quemaduras por -sobrecalentamiento.
- Registro de Caja Negra: Almacena datos críticos como horas de funcionamiento, número de maniobras, espectro de carga (Load Spectrum) y eventos de fallo para un mantenimiento predictivo.
- Supresión de "Inching": Evita el pulsado repetitivo y rápido de los botones (golpeteo) que daña los contactores y motores.
Modelos Destacados de la Serie
1. Stahl SLE 21 (Load Monitor) El estándar para monitoreo de carga. Es el dispositivo más común encontrado en polipastos de la serie SH y AS.
Uso: Protección básica y avanzada de sobrecarga.
Características:
- Monitoreo de carga con corte automático.
- Registro del espectro de carga para cálculo de vida útil remanente.
- Integración directa con sensores de carga de 4-20mA.
- Salidas de relé programables para pre-alarmas o funciones auxiliares.
2. Stahl SLE 22 (Electronic Control Unit) Una evolución con mayor integración para el control del polipasto.
Uso: Gestión integral del polipasto.
Características:
- Control directo sobre la lógica de freno y contactores.
- Funciones de seguridad ampliadas y diagnóstico rápido mediante código de luces LED o conexión a PC (Software ConfigMan).
- Diseño compacto para montaje en riel DIN dentro del tablero del polipasto.
¿Por qué actualizar o reemplazar su controlador SLE?
"Un controlador SLE defectuoso o descalibrado pone en riesgo toda la operación de izaje. Mantener este sistema operativo es vital para:
- Evitar accidentes por intento de levantamiento de cargas excesivas.
- Cumplir la normativa de inspección anual (cálculo de vida útil SWP).
- Proteger la inversión evitando que el motor se queme por sobretemperatura."
Especificaciones Técnicas Generales
- Voltaje de Alimentación: 42V, 48V, 110V o 230V (según versión).
- Entradas: Analógicas (Sensores de carga) y Digitales (PTC, finales de carrera).
- Salidas: Relés de seguridad para corte de maniobra (Subida/Bajada/Freno).
- Protección: IP20 (Montaje interior en tablero) o IP54/65 con carcasa externa.
- Compatibilidad: Series de polipastos SH, AS, ST y EX (Atmósferas explosivas).
